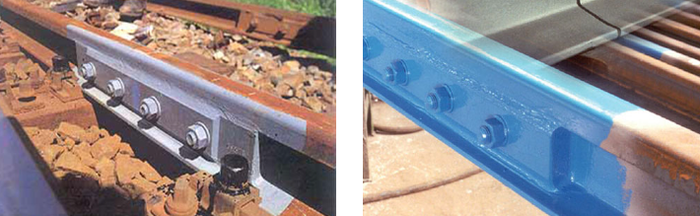

منظور از بشقاب ماهی در راه آهن چیست؟

A بشقاب ماهیکه به آن میله اتصال نیز گفته می شود، یک جزء حیاتی در صنعت راه آهن است که وظیفه دارد دو انتهای ریل را به هم متصل کند. این معمولاً یک قطعه فولادی مسطح و کشیده با سوراخ‌های پیچ است که به گونه‌ای طراحی شده است که بر روی تار ریل قرار می‌گیرد و بخش‌های مجاور را تراز و محکم می‌کند. صفحات ماهی که برای دوام و استحکام ساخته شده اند، برای حفظ یکپارچگی ساختاری خطوط راه آهن حیاتی هستند. با اطمینان از اتصالات بدون درز، این دستگاه‌ها به محافظت از ریل در برابر ناهماهنگی‌های احتمالی کمک می‌کنند، بنابراین سواری نرم‌تر و پایدارتر قطارها را تسهیل می‌کنند.





منظور از بشقاب ماهی در راه آهن چیست؟



یک صفحه ماهی (یا میله اتصال) در راه‌آهن، دو انتهای ریل را به هم می‌پیوندد، یکپارچگی ساختاری را فراهم می‌کند، هم ترازی را حفظ می‌کند، و انتقال بار را برای قطارها تضمین می‌کند، با ثابت نگه‌داشتن مسیر و تراز، از خروج از ریل جلوگیری می‌کند. بارهای چرخ را در سراسر مفصل توزیع می کند، در برابر ضربه مقاومت می کند و به حفظ گیج و نمای عمودی مناسب کمک می کند، که برای عبور ایمن و بدون وقفه قطار بسیار مهم است.

اهداف کلیدی:





• Joins Rails: دو بخش ریلی مجزا از انتهای-به-انتها را متصل می‌کند.



• تراز را حفظ می کند: سطح در حال اجرا و وجه گیج ریل ها را دقیقاً تراز و تراز نگه می دارد.



• بار انتقالی: وزن و نیرو را از چرخ های قطار از یک ریل به ریل دیگر حمل می کند.





• استحکام را فراهم می کند: در برابر ضربه مقاومت می کند و از انحراف یا جدا شدن مفصل ریل جلوگیری می کند.



• صافی را تضمین می کند: سطحی پیوسته برای چرخ ها ایجاد می کند که امکان سواری نرم تر و ایمن تر را فراهم می کند.



• تداوم الکتریکی (گاهی اوقات): صفحات ماهی عایق بندی شده در خطوط برق دار برای حفظ یکپارچگی سیگنال استفاده می شود.



انواع بشقاب ماهی ریلی



ورق ماهی ریلی به طور گسترده در حمل و نقل ریل سبک، ریل سنگین و ریل جرثقیل استفاده می شود.



• ریل سبک: 8 کیلوگرم، 9 کیلوگرم، 12 کیلوگرم، 15 کیلوگرم، 18 کیلوگرم، 22 کیلوگرم، 24 کیلوگرم و 30 کیلوگرم



• ریل سنگین: 38 کیلوگرم، 43 کیلوگرم، 50 کیلوگرم و 60 کیلوگرم



• ریل جرثقیل: QU70، QU80، QU100 و QU120







نوع ریل	طول استاندارد (میلی متر)	عرض (میلی متر)	ضخامت (میلی متر)	قطر سوراخ (میلی متر)	فاصله سوراخ (میلی متر)	اندازه پیچ	گزینه های مواد	درمان سطحی
بشقاب ماهی ریلی 43 کیلوگرمی	800	65	16	22	90/105	M22	فولاد کربن / فولاد آلیاژی	روغنی / گالوانیزه / رنگ شده
بشقاب ماهی ریلی 50 کیلوگرمی	800	65	20	24	100/120	M24	فولاد کربن / فولاد آلیاژی	روغنی / گالوانیزه / رنگ شده
بشقاب ماهی ریلی 60 کیلوگرمی	860	70	20	24	100/120	M24	فولاد کربن / فولاد آلیاژی	روغنی / گالوانیزه / رنگ شده
بشقاب ماهیگیری ریلی جرثقیل QU70	760	70	20	24	90/105	M24	فولاد کربن / فولاد آلیاژی	روغنی / گالوانیزه / رنگ شده
بشقاب ماهیگیری ریلی جرثقیل QU80	820	75	20	24	100/120	M24	فولاد کربن / فولاد آلیاژی	روغنی / گالوانیزه / رنگ شده
بشقاب ماهیگیری ریلی جرثقیل QU100	950	80	22	26	105/125	M27	فولاد کربن / فولاد آلیاژی	روغنی / گالوانیزه / رنگ شده
بشقاب ماهیگیری ریلی جرثقیل QU120	1050	85	26	26	110/130	M27	فولاد کربن / فولاد آلیاژی	روغنی / گالوانیزه / رنگ شده



علاوه بر این، تعداد زیادی صفحه ماهیگیری راه آهن خارج از کشور وجود دارد: BS80A، BS80A، BS75R، UIC60 و UIC54 و سری های UIC، به عنوان مثال



مزایای استفاده از بشقاب ماهی



استفاده از صفحات ماهی در مسیرهای راه آهن فواید زیادی دارد. یکی از مزیت‌های اصلی، یکپارچگی ساختاری پیشرفته‌ای است که آن‌ها ارائه می‌کنند و تضمین می‌کنند که اتصالات ریلی ایمن و پایدار هستند. این پایداری به طور قابل توجهی احتمال خروج از ریل ناشی از ناهماهنگی مسیر را کاهش می دهد. علاوه بر این، صفحات ماهی اجرای سریع و ترمیم اتصالات ریلی را تسهیل می‌کنند و زمان خرابی را به حداقل می‌رسانند و عملکرد مستمر خدمات ریلی را تضمین می‌کنند. تطبیق پذیری صفحات ماهی همچنین امکان استفاده از آنها در بخش ها و انواع مختلف مسیر را فراهم می کند و سازگاری را در سیستم های ریلی مختلف فراهم می کند.





در نهایت، آنها به حفظ عایق الکتریکی در بخش های کلیدی مسیر کمک می کنند، که برای عملکرد ایمن و موثر سیستم های سیگنالینگ ریلی ضروری است.



وقتی نوبت به تهیه بشقاب ماهی راه آهن می رسد،راه آهن GNEEهمیشه شریک قابل اعتماد و قابل اعتماد شما است. چون ما هستیم:



• با بیش از 60٪ سهم بازار در زمینه راه آهن چین برای اتصالات ریلی.



• یک-تامین کننده بلندمدت CRCC برای پروژه های راه آهن داخلی و خارجی در بیش از ۵۰ کشور در سراسر جهان.



• بیش از 30 نوع بشقاب ماهی استاندارد و غیر استاندارد-را می توان برای خریداران جهانی سفارشی کرد.



• اعطا گواهی ISO9001-2000 و با مجوز تایید شده از وزارت راه آهن چین برای تولید محصولات راه آهن.



• کیفیت ثابت تضمین شده توسط 16 مرحله تست کیفیت دقیق.



برای اطلاعات بیشتر - همین الان تماس بگیرید!
